β3（貝塔斯瑞）專業音箱系統的ONAX系統體現了專業擴聲系統的高要求、新水準。它滿足了最佳性能、最佳兼容性及安裝便捷省時等高端專業擴聲系統的基本要求。
ONAX系統與傳統陣列的優化組合。ONAX避免了線性陣列的復雜性。線性陣列通常存在復雜的延時計算問題，但在ONAX系統中卻不需要復雜的延時計算。而且ONAX系統操作起來簡便易行，無論懸掛與疊置都非常方便。

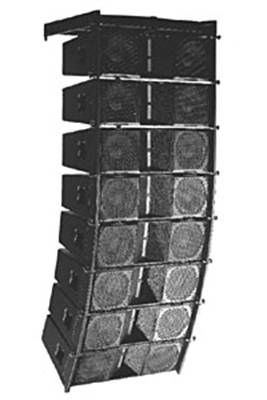

TLA -101線陣列
產品介紹:
與TLA -101線陣列系統配置的功率放大器為UA 2000、UA2002 或帶內置模擬或數字控制卡的TA-4U 或 CA-4U。選用UA2000 、UA2002時，同時配置ΣC2600數字控制器，用以對10" 單元進行低中頻及高頻部分進行有源分頻處理。
TLA -101的所有部件皆對稱分布于箱體中軸線的周?chē)@種結構十分有利于使相鄰頻帶的疊加部分趨于平坦的分頻設計，并形成準確一致的水平覆蓋角。低頻單元的偶極子排列特點使能達到標稱90°覆蓋角的頻段可低至200Hz。
箱體板材為白樺木層壓板，表面涂層為具備抗撞擊及防水功能的聚亞安脂油漆。箱體前部為堅固的金屬防護面網，箱體側面裝有兩個把手。所有必需的吊掛件皆已安裝于箱體上。

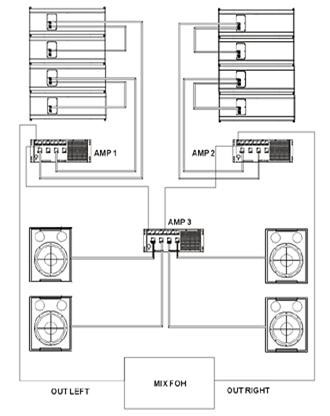

與AM-4U和AP-4U配置時接線圖：
技術規格
頻率響應 100Hz-19KHz
靈敏度( 1m / 1 W) 低音:102dB ,高音:110dB
額定功率(RMS) 低音:400W,高音:70W 阻抗:8Ω
指向角 120°×30°
低頻標稱阻抗 8/16 ohms
高頻標稱阻抗 8/16 ohms
低頻功率負載 400W/1900W peak 10 ms
高頻功率負載 80W/450W peak 10 ms
凈尺寸（W×H×D） 800×503×300mm
包裝尺寸（W×H×D） 880×575×370
凈重 22.5 Kg
總重 25.5 Kg
組件:
2只10"低音釹鐵錋驅動器
2 只4"x 1" 、喉口規格為101.6 mm x 25,4 mm、SPL可達133dB的Kapton釹鐵錋平面波高音驅動器
PX-40K 電源分配器

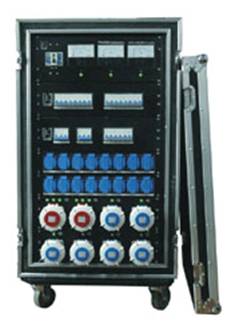

箱體 19"箱體, 前后門蝶形鎖扣, 4輪(2輪帶剎制)
最大輸出 43 KVA
最大輸入 3×63 A Cekon插座
A1-A8 及B1-B8輸出 8×16A Schuko 插座, 8×16A中式插座
輸出C1及C2 3×32A 5 芯Cekon插座
輸出D1-D6 32 A 三芯插座
監測 3 ×電壓表，15×控制燈
重量 45Kg
尺寸 1,12M x 0,7M x 0,63M，（19" 20U
技術規格:
輸入 1×32A 220-250V 三芯
CEE IP44 插座
輸出6 1×32A 220-250V 三芯
CEE IP44插座
輸出5 1×16A,220-250V 三芯
CEE IP44 插座
輸出1-4 16A，220-250V，亞洲通用插座
最大功率 73KVA
保險絲1-4 16A/16A 220/230V
保險絲5 16A220/230V
保險絲6 32A 220/230V
箱體 2U 1.5mm 金屬箱體
重量 6Kg

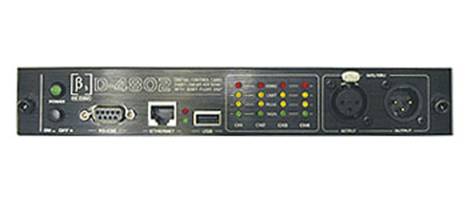

D-4802
產品介紹：
該數字控制器具備外置編程器。當程序已載入數字控制器后即不再需要外置編程器。程序的載入還有另外的方式：通過UBS接口可將筆記本電腦或掌上電腦接入數字控制器。為方便聯接數字調音臺或數字多芯系統，該數字控制器面板上有AES/EBU XLR輸入輸出插座。
通過電腦或外置編程器可將不同的程序下載到控制卡內。這些程序?yàn)閿U(kuò)聲應用系統的功放配置而設計，如專為T(mén)LA-101線陣列系統、ONAX PA 擴聲系統或雙通道CM215 及CM212舞臺返聽系統等設計的程序。其中分頻、壓限及其它基本功能已經調節校準并固定設置于程序之中，用戶不可擅自更改。
通過網絡功能可將多達255只功率放大器接入D-4802數字控制器，從而實現對龐大擴聲系統的監測與控制。
D-4802數字控制卡具備以下遙控功能:
1、電源開關
2、壓限功能
3、網絡控制功能
4、對四通道的每一路進行+/- 6dB的獨立增益調節功能
5、80Hz低切功能
6、18KHz高切功能
7、溫度監測功能
8、四通道延時處理功能
9、靜音開關
10、信號輸入監測功能
11、32比特浮點數字信號處理功能

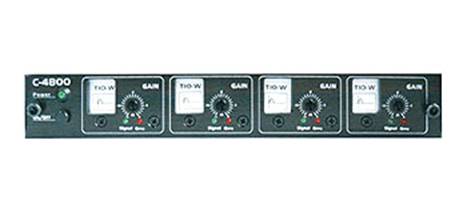

C-4800
產品介紹:
實現對揚聲器的有效控制是一項復雜的工作，而這正是現代專業擴聲系統的核心任務。該系統中的模擬控制卡乃專為AM-4U及AP-4U設計配置。其中個性化的控制模塊乃專為某一特定的應用系統而設計配置，例如專為T(mén)LA-101線陣列擴聲系統配置的控制模塊、專為ONAX擴聲系統配置的控制模塊、或?qū)槲枧_(tái)返聽系統配置的控制模塊等不同應用類型。
取出控制卡的操作十分方便：關閉電源，無須將功率放大器從機身內拆卸下來，只需擰開面板前面兩側的兩顆螺絲，將控制卡上的數據線從功率放大器的接口上卸下即可取出控制卡。
更換控制模塊的操作同樣方便：關閉電源，取出控制卡，擰開控制模塊定位螺絲，將不需要的控制模塊從控制卡上的插口取出，然后插入需要的控制模塊即可。
以下為ONAX-ELDER專業擴聲系統所研制的部分功放面板控制模塊型號
產品編號 型號
101244 T12L/A / HF
101443 T12L/A / LF
101769 T15F/A / LF
101788 T15F/A / HF
101243 T12L/B / HF
101654 T12 L/B / LF
101753 T15F/B / HF
101224 T15F/B / LF
101554 T18W /LF
101876 TLA - 101/HF
101563 TLA - 101/LF
101142 Universal 4 in 4 output
101987 Monitor bi amp CM 215 15"2"HF
101977 Monitor bi amp CM 215 15"2"LF
101997 Monitor bi amp CM 212 12"2"HF
101907 Monitor bi amp CM 212 12"2"LF

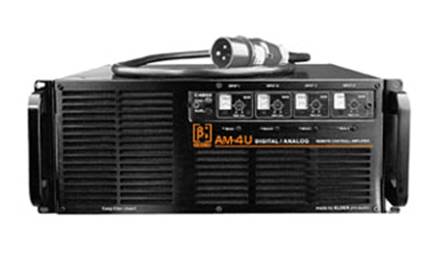

AM-4U
產品介紹：
通過不同的控制卡組合，可以擁有不同的應用功能。例如AP-4U或AM-4U只要選擇恰當?shù)目刂瓶ńM合，即可與TLA-101線陣列配置或ONAX T12L及T18W 的組合配置。提供給用戶用于連接AP-4U 或AM-4U的信號線有兩種選擇：一端開放式不帶插頭或一端帶有三芯32A(AM-4U:16A) CEE標準專業插頭。不需從機箱內拆卸功率放大器即可清潔空氣過濾系統。
AP-4U 或AM-4U內部分立安裝兩只可隨環境溫度自動調速的無刷式無級變速風扇。氣流流向?yàn)橛蓹C(jī)箱前部到機箱后部，可保證在使用時即使安裝于狹小的功放機柜里也不會導致散熱故障。
同時AP-4U 和AM4U擁有高精度的機械結構與高質量制造品質。堅固耐用的鋼質機架適用于流動演出的頻繁搬運與裝卸。
技術規格頻率功率 8Ω 4×0-220W,A/B 模式
200-750W H 模式/
4Ω 4×0-220W,A/B 模式
200-1200W H 模式
總諧波失真 <0,1% 20Hz-20KHz
互調失真 <0,5% (f = 60Hz/7Khz, 4:1 )
正常工作狀態下
頻率響應 20Hz - 20KHz (±0,25dB )
相位差 <15°
阻尼系數 > 600 20Hz-400Hz
串音 -75dB B11
信噪比 >105dB
總增益 40dB(×100)
通道增益差 <0,25dB
輸入靈敏度 0.775V
轉換數率 >103Vμs
輸入阻抗 平衡:20KΩ 不平衡:10KΩ
輸入端口 8只3蕊XLR插座
輸出端口 4只Speaker NL4mp插座
冷卻方式 雙風扇，無極變速，氣流方向?yàn)橛汕爸梁?
前板控制 4只靜音開關
后板控制 2只斷路開關
前板指示 4只靜音指示燈
功放保護 直流、過載、過熱等保護
凈尺寸(W×D×H) 483×452×88mm
供電規格 AC 220V 230V, 50Hz 60Hz, 1500VA
凈重 36kg

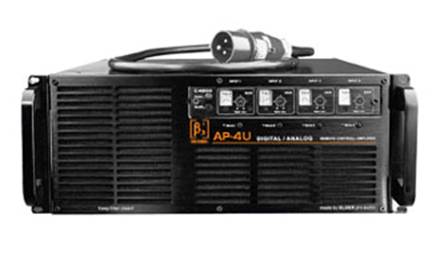

AP-4U功率放大器
產品介紹：
這種信號處理方式的優點是顯而易見的。根據具體的特定應用場所或環境的要求，運用控制模塊可以建立起一個精煉高效的擴聲系統。系統所用線纜的長度和線路連接工作量皆可減少到最低限度。
AP-4U和AM-4U的背板上面分別有兩只斷路開關。如果在正常工作狀態下開關自動斷路，請將它推回到ON（開啟）位置。未使用保險絲。使用數字控制卡時AP-4U和AM-4U皆具備遙控功能，從而構成ELDER擴聲系統平臺。AP-4U和AM-4U為可置換模塊型四通道功率放大器，為流動演出及固定安裝提供最靈活多樣的應用方式。
AP-4U每通道的RMS輸出功率為1200W。對應于每一通道AP-4U或AM-4U面板上皆有一個帶指示燈的靜音開關。沿AP-4U或AM-4U面板內側的滑槽可以很方便地置入或取出模擬或數字處理模塊。
根據擁有的特定功能的不同，模擬模塊有多種型號。有了這些模塊，通常需要在功率放大器外部進行的信號處理功能可以內置于功率放大器。
技術規格
功率 4通道 8Ω 4×1200W 峰值4×3000W
4Ω 4×1800W 峰值 4×5000W
總諧波失真 <0,1% 20Hz-20KHz
互調失真 <0,5% (f = 60Hz/7Khz, 4:1 )
正常工作狀態下
頻率響應 20Hz - 20KHz (±0,25dB )
相位差 <15°
阻尼系數 > 600 20Hz-400Hz
串音 -75dB B11
信噪比 >105dB
總增益 40±0.5dB
通道增益差 <0,25dB
通道增益差 1V
轉換數率 >100Vμs
輸入阻抗 平衡:20KΩ 不平衡:10KΩ
輸入端口 8只3蕊XLR插座
輸出端口 4只Speaker NL4mp插座
冷卻方式 雙風扇，無極變速，氣流方向?yàn)橛汕爸梁?
前板控制 4只靜音開關
后板控制 2只斷路開關
前板指示 4只靜音指示燈
功放保護 直流、過載、過熱等保護
凈尺寸(W×D×H) 483×452×178mm
供電規格 AC 220V 230V, 50Hz 60Hz, 1500VA
凈重 40kg

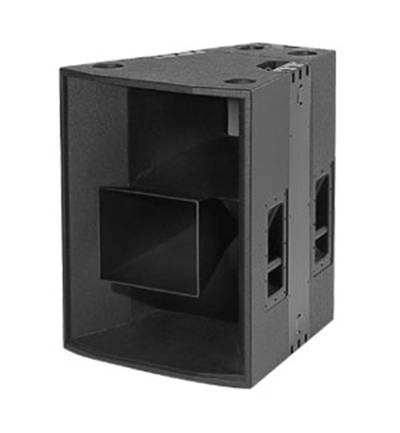

ONAX T12L
產品介紹:
ONAX T12L覆蓋角為水平30度、垂直20度。高音主軸略向下調5度。系統部件由Flyware吊掛件聯結在一起。
ONAX系統的所有系列產品具有統一的尺寸規格及特定的Flyware吊掛件。不須一分鐘，即可將一組音箱壁靠壁地連結起來并扣牢，形成30度、60度或120度的輻射角。音箱之間僅靠?jī)蓚�(gè)吊掛點即可懸掛起來，因此不需要吊架、其它設備或工具來懸掛大型音箱組。
ONAX不僅擁有最佳吊掛工具，而且能根椐需要在幾分鐘內將各部分牢固連結起來進行地面疊置安裝。
ONAX的聲學系統保證了各方面性能的卓越性。兩個12英寸圓錐形喇叭單元的工作頻率在140赫茲以上。大指數曲線定向號角后面裝有一只2英寸或1英寸的同軸喇叭，形成強有力的號角中心。四喇叭、三音路、一音軸的設計，能在遠程范圍內保持闊帶寬以及大于140分貝穩定高聲壓的聲音效果。
ONAX系統操作十分便利。操作方便的箱板內含吊掛機件、SPEAKON NL4標準插座（也可按要求選用其它類型）、重力分布均衡的箱體以及裝卸用的航空機箱，運用這些部件或工具可在很短時間內完成一個大型擴聲系統的安裝。

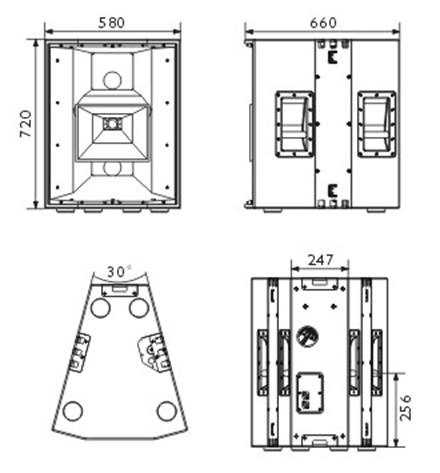

產品尺寸圖：
主要特點:
ONAX三軸重疊設計：實現點聲源聲音效果；
圓柱形波陣面技術：點聲源/三軸重疊及界面清晰T10-L 寬覆蓋面的設計，可實現在水平及垂直方向?qū)ο到y(tǒng)的指向性調整，因此音箱陣列可形成圓柱形波陣面。
技術規格：
系 統
頻率響應(-dB) L:150HZ-750HZ ,M:750HZ-5.2KHZ,H：5.2KHz-20KHz
靈敏度 L:110dB,M/H:113dB
額定阻抗 M/H:8ohm L:4ohm
輸出聲壓(1m) 136/142dB
指向性(H×V) 30°x 20°-5°
推薦功放器 ELDER AM-4U or AP-4U
推薦置入控制器 101244+101443模擬控制模塊或數字控制器
組 件
喇叭單元 2×12"/1×2"/1×1"
有效功率/峰值(RMS/AES) 600+150/1200+400W
功放類型 雙功放12-2 /無源濾波器2-1
箱 體
輸入端口 Speakon NL4 可根據需要選擇
箱體板材 俄羅斯白樺木膠合板
面網 鋼網，內貼防水濾棉
涂層 無煙煤色黑漆噴點涂層(顏色可選)
凈尺寸(W×H×D) 580×660×720mm
包裝尺寸(W×H×D) 1210×745×955mm
凈重 57.6Kg
總重 172Kg/2Pcs
吊掛系統 ELDER 箱體附含吊掛部件

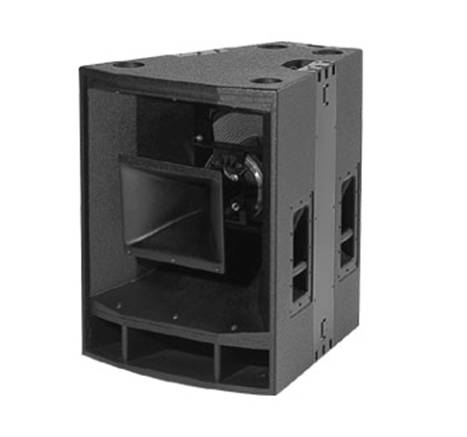

ONAX T15F
產品介紹:
三音路同一音軸，ONAX T15F的原理與T12L相同。T15F系統為中程設置，覆蓋角為水平60度、垂直40度。
與其它ONAX專業擴聲系統一樣，T15F也運用了箱板附含F(xiàn)lyware吊掛技術，通過易于操作的板上聯結機件可以十分便捷地將音箱壁靠壁扣接在一起。與T12L一樣, T15F重力分布均衡，其高音號角下調5度，因次可進行水平吊掛，而且避免了線陣列存在的繁復計算問題。
ONAX T15F系統包括能發出低至400赫茲聲波的固定方位號角、中央號角、安裝于號角中心的15英寸錐形低音單元以及2英寸加1英寸高音驅動器。
T15F 乃組建ONAX中高頻系統的理想裝置，與T12L及T18W結合令系統表現出出色的保真度，即使在較小應用場合T15F與T18W低音箱即可組建出具備杰出音響性能的擴聲系統。如果與T12L遠程箱及更多T18W低音箱組合便可構成大型應用場所擴聲系統。
T15F能保持穩定在136分貝的聲壓水平。無論在技術上還是音響性能上，T15F都體現了ELDER的專業 水準。

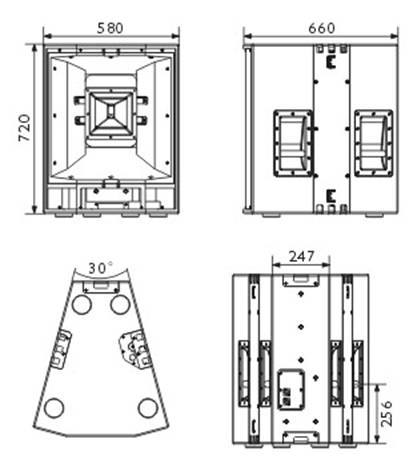

產品尺寸圖：
主要特點:
ONAX三軸重疊設計：實現點聲源聲音效果；
圓柱形波陣面技術：勿需使用任何吊籃和附加吊鏈僅通過兩個吊掛點即可吊掛16只音箱；
全頻性：頻率響應為70-19000Hz全頻范圍。
技術規格：
系 統
頻率響應(-dB) LOW:150HZ-650HZ ,MID:650HZ-5.2KHZ,HI：5.2KHz-20KHz
靈敏度 LOW:118dB,M/H:123dB
功率(RMS） LOW:500W HI:80W
額定阻抗 M/H:8ohm LOW:8ohm
輸出聲壓(1m) 130/136dB
指向性(H×V) 60°x 40°-5°
推薦功放器 ELDER AP-4U or AM-4U
推薦置入控制器 T10-F/LF+T15F/HF,101788+101769
組 件
喇叭單元 1×15"/1×2"/1×1"
有效功率/峰值(RMS/AES) 600+150/1200+300 W/8Ω
功放類型 雙功放12-2 /無源濾波器2-1
箱 體
輸入端口 Speakon NL4 可根據需要選擇
箱體板材 俄羅斯白樺木膠合板
面網 鋼網，內貼防水濾棉
涂層 無煙煤色黑漆噴點涂層(顏色可選)
凈尺寸(W×H×D) 580×660×720mm
包裝尺寸(W×H×D) 1210×745×955mm
凈重 72Kg
總重： 202Kg
吊掛系統 ELDER 箱體附含吊掛部件
T18W
產品介紹:
在ONAX系統中與T12L、T15F配置使用的T18W構成低音擴展部分。
因?yàn)樗蠴NAX音箱的規格完全一樣并使用統一的 Flyware吊掛件，故T18W低音箱可以配置于任何ONAX系統。
T18W為敞開式音箱，內部容積為135升，磁感應強度為10特斯拉的磁場內部裝有一只18英寸高功率長軸雙心振膜錐形驅動器，因此在低至40赫茲以下的最低兩個倍頻程頻響范圍內可以達到130分貝的穩定聲壓。
一個T15F與兩個T18W組合，可組建起中型高性能擴聲系統。在聲音耦合效果上，一個T15F與兩個T18W的組合即建立起一個基本的ONAX擴聲系統。

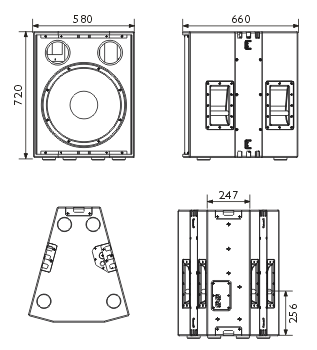

產品尺寸圖：
主要特點:
超低頻音箱：18"長軸喇叭/135升箱內容積
聲壓級134dB/頻響范圍38-140Hz
箱體內含吊掛件：勿需使用任何吊籃和附加吊鏈僅通過兩個吊掛點即可吊掛16只音箱；頻率響應為70-19000Hz全頻范圍
技術規格:
系 統
頻率響應(-dB) 48Hz-1.6KHz
靈敏度(1m/1W) 98dB
額定功率(RMS) 500W
阻抗 8Ω
輸出聲壓(1m) 128/134dB
指向性(H×V) 球狀輻射，無特定指向性
推薦功放器 ONAX AP-4U or AM-4U
推薦置入控制器 T1L/LF+T12L/HF，101244+10143
組 件
喇叭單元 1×18"
有效功率/峰值(RMS/AES) 500/1400W/4Ω
功放類型 active
箱 體
輸入端口 Speakon NL4 可根據需要選擇
箱體板材 俄羅斯白樺木膠合板
面網 鋼網，內貼防水濾棉
涂層 無煙煤色黑漆噴點涂層(顏色可選)
凈尺寸(W×H×D) 580×720×660mm
凈重 71.5Kg
總重 197Kg/2Pcs
吊掛系統 ELDER 箱體附含吊掛部件 |
