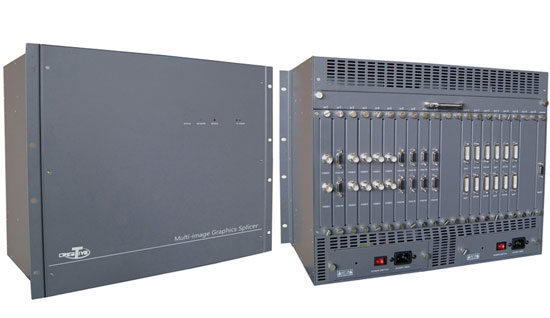

CREATIVE捷控公司近日新推出一款純硬件刀片式構架的拼接器，配置靈活，使用方便，單機較大可以支持16個大屏幕顯示，可輸入輸入的多路視頻信號和VGA信號。
一、功能特點
輸入的多路視頻信號和VGA信號，單機較大可以支持16個大屏幕顯示
可以隨意調整圖像位置，設置圖像的拼接。
對圖像的亮度、對比度、飽和度、位置等設置。
單路信號可設置多種顯示組合。支持多種信號格式支持多種視頻輸入模式，包括復合視頻(DVD或攝像頭信號)，VGA (sub—15),DVI支持多種輸出模式，包括VGA、DVI輸出。
多種控制方式：包括RS232串口控制。支持中控控制。
6、多RGB信號實時并行處理。
7、純硬件刀片式構架，高處理能力和優(yōu)秀的穩(wěn)定性。
8、寬電壓輸入，電源支持冗余備份。

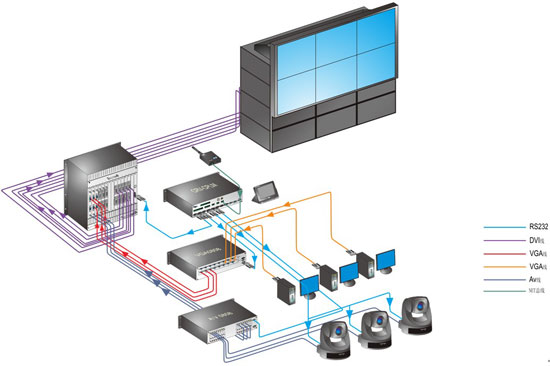

二、 系統(tǒng)連接圖
三、技術參數
拼接控制器的主要技術指標：
輸入信號：
數量 4到20路RGB / 視頻信號;
類型 RGB(模擬)
視頻：NTSC/PAL組合復合視頻;
分辨率 640x480 到1440x900像素;
色彩深度 32 bit /像素
水平掃描率 15KHz 到90KHz 隔行或非隔行;
同步類型 綠色同步，分離復合同步或分離水平垂直同步;
接頭 RGB：15針D-Sub(母頭);
復合視頻：BNC(母頭);
圖像控制 移動、變形、變焦、亮度、對比度、色溫;
輸出信號：
數量 2到16路DVI / RGB 信號
類型 RGB(模擬)/DVI(數字)
分辨率 640x480 到1440x900像素;
色彩深度 32 bit /像素
同步類型 綠色同步，分離復合同步或分離水平垂直同步;
接頭 DVI ：24+5針DVI-I(母頭);
RGB：15針D-Sub(母頭);
規(guī)格：
控制 RS-232，控制軟件，中控
功率 110-220VAC，50-60Hz，低于65W
尺寸 6U ：438(L) x 365(W) x 270(H) mm
機架安裝 帶配件
重量 20Kg
