| LED技術已經取得了飛速發展，而芯片設計和材料的改進促進了更亮、更耐用光源的開發，光源應用范圍日益擴大。節能意識的不斷增強也加速了LED照明技術的普及。如今，LED燈憑借以下優勢正在迅速取代傳統照明方式：1)能耗低，新型燈泡的功耗范圍從0.83瓦到7.3瓦;2)壽命長，LED燈泡可使用5萬小時;3)LED燈泡耐熱、抗震，即開即用，非常適合需要頻繁開關操作的應用場合;4)有助于滿足安全和綠色倡議;5)LED燈泡摸上去不燙手，不含汞;6)可充分調光，調光時，LED燈泡不會變色，而白熾燈在調光時會發黃;7)無頻率干擾，不會干擾無線電和電視信號的鎮流電阻器。
雖然這項技術正在不斷普及，但LED照明廠家仍在繼續攻克LED光源熱敏感性強的難題。熱量過多或應用不當都會使LED光源的性能大打折扣。
導熱性能比較
使用一個60W白熾燈泡的燈具大約產生900流明照度，必須通過傳導耗散3瓦熱量。使用典型直流LED作為光源達到相同的900流明照度只需要12個LED。假設VF(正向電壓)為3.2V，電流為350mA，該燈具的輸入功率可按下式計算：
功率=12×3.2V×350mA=13.4W。
在這種情況下，約20%輸入功率轉換為光，80%則轉換為熱。這取決于多種因素，發熱可能與底層不規則以及聲子發射、密封和材料等有關。
在LED產生的總熱量中，有90%通過傳導傳輸。為耗散來自LED結的熱量，傳導是導熱的主要通道，因?yàn)閷α骱洼椛鋬H占全部熱傳輸?shù)募s10%。比如，一個LED可能轉換近10.72瓦熱量(13.4×0.8)。其中，9.648瓦(10.72×0.9)通過傳導從LED結傳輸或遷移。
顯然，LED光源需要精確的功率和熱管理系統，因?yàn)榕c其他光源相比，提供給LED的電能大部分轉換為熱量。如果沒有適當?shù)臒峁芾�，這種熱量會影響LED壽命和色彩輸出。同時，由于LED驅動裝置屬于硅器件，它們很快就會失效。這說明必須要配備故障安全備用過流保護裝置。
結溫效應
LED的光學性能因溫度不同而呈現明顯的差別。LED的發光量隨結溫升高而減少，對某些技術而言，發射波長也會隨溫度而變化。如果不對驅動電流和結溫加以適當控制，LED效率會迅速下降，造成亮度減弱、壽命縮短。
與結溫有關的另一個LED特性是正向電壓。如果僅使用一個簡單的偏壓電阻器控制驅動電流，VF將隨溫度升高而下降，驅動電流增大。這會導致熱崩潰，尤其是對大功率LED，并造成元件失效。常見的做法是通過把LED安裝在金屬芯PCB上加速導熱，從而控制結溫。
電線耦合瞬態和涌流也會減少LED壽命，許多LED驅動裝置很容易因直流電壓和極性錯誤而受損。LED驅動裝置的輸出也會因短路而受損或毀壞。多數LED驅動裝置含有內置安全功能，包括熱關機以及LED開路和短路檢測。但是，要保護集成電路(IC)和其他敏感電子元件，可能需要額外的過流保護器件。
LED驅動裝置輸入及輸出保護
LED是通過恒定電流驅動的，其正向電壓介于不到2V到4.5V之間，與顏色和電流有關。老式設計依靠簡單電阻器限制LED驅動電流，但是基于廠家規定的典型正向壓降設計LED電路會導致LED驅動裝置過熱。
當經過LED的正向壓降下降到大大低于典型規定值的水平時，可能會出現這種情況。在這類事件中，經過LED驅動裝置的電壓升高可能導致來自驅動裝置封裝的總功率耗散更高，因此對性能或壽命產生不利影響。
目前，多數LED應用利用功率轉換和控制器件連接各種功率源，如交流電線、太陽能電池板或電池，來控制LED驅動裝置的功率耗散。對這些接口加以保護，防止它們因過流和過溫而受損，常常用到具有可復位能力的聚合物正溫度系數(PPTC)器件�？梢耘c功率輸入串聯一個PolySwitchLVR器件，可防止因電氣短路、電路過載或用戶誤操作而受損。此外，放在輸入上的金屬氧化物變阻器(MOV)也有助于LED模塊內的過壓保護。
Poly Switch LVR也可以放置在MOV之后。許多設備廠家首選保護電路與帶上游故障安全保護的可復位Poly Switch器件組合。在本例中，R1是與保護電路組合使用的鎮流電阻器。
LED驅動裝置容易因直流電壓和極性錯誤而受損。輸出也會因有害短路而受損或毀壞。帶電端口也容易因過壓瞬態受損，包括ESD脈沖。

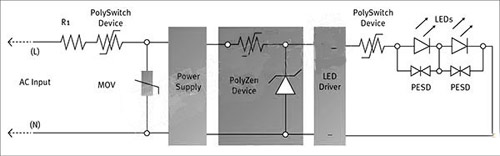

LED驅動裝置輸入和輸出的協同保護方案
上圖表示針對LED驅動裝置和燈泡陣列的典型電路保護設計。驅動裝置輸入上的PolyZen器件既為設計人員提供了傳統鉗位二極管的簡單性，同時又避免了對大量散熱(片)的需求。該器件有助于單個、小型封裝內的瞬態抑制、反向偏壓保護和過流保護。
驅動輸出上的Poly Switch器件有助于防止因有害短路或其他負載異常而受損。為了充分發揮Poly Switch器件的作用，可以與金屬芯電路板或LED散熱片熱接。此外，與LED并置的PESD器件也可以對靜電放電(ESD)加以保護。
滿足2類功率源安全標準
在照明系統中采用2類功率源可能成為降低成本、提高靈活性的重要因素之一。固有型限功率源(一臺變壓器、電源或電池)可以包含保護器件，只要不依靠它們限制2類功率源的輸出。非固有型限功率源，按照定義，具有一個離散保護器件，當電流和能量輸出達到預定值時它會自動中斷輸出。各種電路保護器件都有助于提供LED照明應用2類功率源的安全操作。
總結
可復位PPTC器件可以防止因LED照明應用中過流和過溫故障造成的損害。MOV過壓保護器件有助于廠家滿足各種安全機構的要求，并提供大電流輸送和能量吸收能力，并快速響應過壓瞬態。
與多數ESD保護器件相比，PESD器件電容極低(0.25pF)，并且具有電子行業較普遍的形狀系數。PolyZen器件既為設計人員提供了傳統鉗位二極管的簡單性，同時又避免了對大量散熱(片)的需求。這種單器件方案可以對因電源使用不當導致的受損提供保護，并具有瞬態抑制、反向偏壓保護能力，也可防止因過流事件而受損。
在協同保護方案中使用這些器件可以讓設計人員減少元件數量，提供安全可靠的產品，滿足監管機構的要求，并減少質保和維修成本。
