在現場音樂會擴聲系統中，時間校正還有另外一個重要作用，那就是讓擴聲和現場演奏(這里就是指舞臺上的樂器)融為一體。這也是本文主要想談的問題。
在現場音樂會中，音響系統可以看成是舞臺演奏的一個延伸。擴聲不能像是獨立于舞臺表演的另一個聲源去分散觀眾的注意力。對觀眾而言，較好的現場音響擴聲應當能讓觀眾忽略擴聲的存在，而把注意力完全集中到舞臺上，感覺擴聲仿佛“不存在“那樣。因此，通過校正擴聲系統和現場樂隊之間的時間差，可以極大增強現場演出的感染力。
為此我們需要做的，是將主擴聲“推遲”到舞臺樂隊原始聲之后。調試得當?shù)脑�，觀眾就不會把注意力放在龐大的陣列音箱聲音上，音箱真正成為了現場樂手表演的“延伸”。對小型觀眾席，或是大型觀眾席的前30米范圍而言，這一點非常重要。通過幾臺延時器、一套Smaart軟件和測量設備，就能迅速完成任何演唱會系統的時間校正設置。
測量設備
我使用的測量設備包括一臺裝有Smaart軟件的筆記本、一個小型調音臺、一只測試話筒、一個粉紅噪聲發生器以及一些連接線。測試話筒和粉噪發生器連接到小調音臺的前兩路輸入，通過小調音臺的AUX1把粉紅噪聲送給現場主擴聲(FOH)調音臺和現場舞臺返送(Monitor)調音臺。主擴和返送調音臺的輸入通道EQ和Insert都不啟用。測量用的小調音臺的左右主輸出直接送給筆記本電腦聲卡的線路輸入。
Lenny Kraviz樂隊演出時，舞臺上各種樂器的聲音會很大，其中較響的應當是鼓手的監聽系統。因此，我選擇鼓手監聽為“基準”，將主擴聲陣列針對鼓組和鼓手監聽的聲音從時間上“對齊”。首先，打開粉噪發生器，讓粉紅噪聲從鼓手監聽音箱中發出(只開啟舞臺返送調音臺的鼓手返送通道)。
接著，我把測試話筒放置在一側主擴聲音箱前方近場區域，開啟Smaart軟件脈沖響應測量模式，來測量鼓手監聽音箱到測試話筒的距離和延遲。結果如圖1所示，其中，鼓手監聽音箱的第一個脈沖(直達聲)到達話筒位置的時間是48.25毫秒。

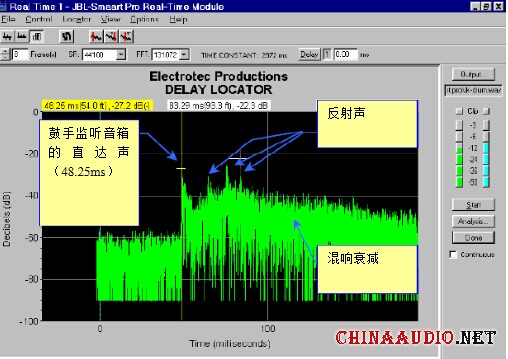

圖1：脈沖響應圖反映出鼓手監聽音箱(此時主擴靜音)的到達時間。鼓手監聽音箱的直達聲到達時間是48.25毫秒。注意到圖中直達聲之后有幾個強反射聲脈沖。由于鼓手監聽音箱是斜向上指的，因此這些反射聲脈沖可能是房間頂棚反射過來的。
上圖中還有一個地方需要注意，那就是圖中的反射聲脈沖比直達聲還要大。這可能是由于鼓手監聽音箱的擺位指向形式造成的。鼓手監聽部分采用了兩只楔形返送音箱左右放置，中間夾了一只超低音。這種擺位導致大量聲能射向房間頂棚(從而導致反射聲過大)。
測量過鼓手監聽部分的到達時間后，就把鼓手監聽通道靜音，然后開啟主擴聲(FOH)系統，再次進行脈沖響應測量。這次的測量結果如圖2所示。從圖中可以看出，該側主擴聲音箱陣列的到達時間(話筒位置不變)為28.75ms。

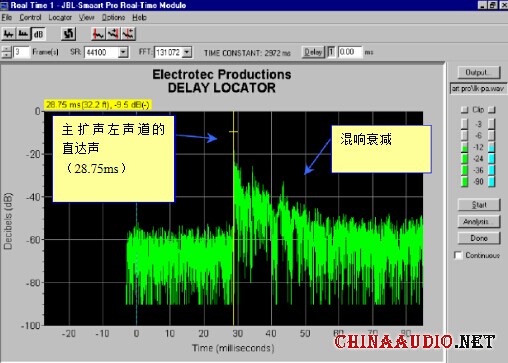

圖2：主擴聲(僅左聲道)的脈沖響應圖像
接下來，把主擴和鼓手監聽同時開啟，在演出調音臺上調節兩者信號大小接近一致，再次測量脈沖響應。測得結果如圖3所示。
圖3中，可以同時看到主擴聲陣列的到達時間(28.78ms)和鼓手監聽音箱的到達時間(48.25ms)。這兩個到達時間之間相差19.47ms。

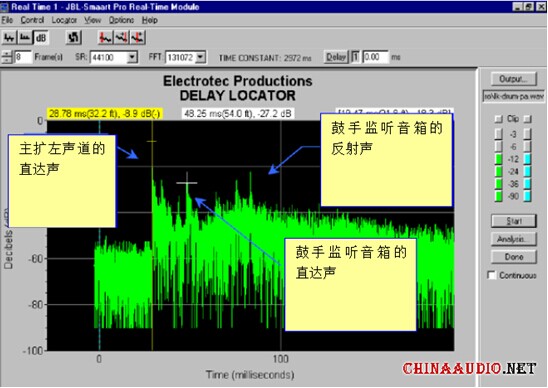

圖3：同時測量主擴左聲道和鼓手監聽的脈沖響應，此時尚未校正時間差
再接下來，從驅動主擴聲音箱的BSS Omnidrive處理器中，將延遲時間設為19.47ms，從而將主擴聲“推遲”到鼓手監聽音箱之后。這時候，舞臺上的聲音和主擴聲的聲音相互“融合”，觀眾席中聽到的聲音就比較一致了。

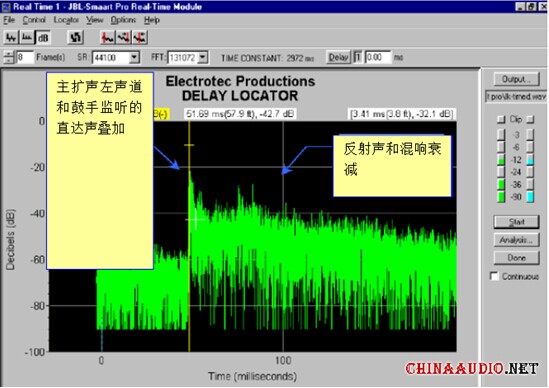

較后，再次測量主擴和監聽同時開啟時的脈沖響應，來驗證一下設置延遲后的效果，如圖4所示。相比之前圖3中未做延遲時的圖像，可以看出現在舞臺上的聲音已經和主擴聲同步了，另外，調節延遲之后，帶來的另外一個好處是整體混響包絡更干凈了。
結論
任何測量和優化的目的，都是為了讓實際音響效果有所改善。如果你愿意花點時間，在進行均衡調試前先按上述步驟做一下時間校正，那么在樂隊演出時，相信你會有意外的驚喜。
我開頭說過，樂隊在曼哈頓租了個2000座的場地用于排練。這個場地和很多類似場地一樣，聲學性能并不出眾。但是通過上述優化調試后，樂隊排演的整體音質有了巨大的改善。無論在房間那個位置聽，都很難分辨出到底哪是樂隊演奏的聲音，哪是音響系統擴出的聲音。
當樂手走到觀眾席中實際試聽音響效果后，他覺得音響系統好像并沒開啟，聲音完全是來自舞臺上的演奏一樣。但是把主擴聲調音臺靜音后，聲壓級一下子降了下來，大家才相信音響系統之前的確開啟了。
另外一個明顯的改善，就是校正后的主擴聲系統的中低頻部分的清晰度也提高了。我之前對此設置的一些均衡現在都可以旁通了。這種改善的原因，大概是由于時間校正也改善了房間混響場的特性，這一點從圖3和圖4的對比中也能看出來。

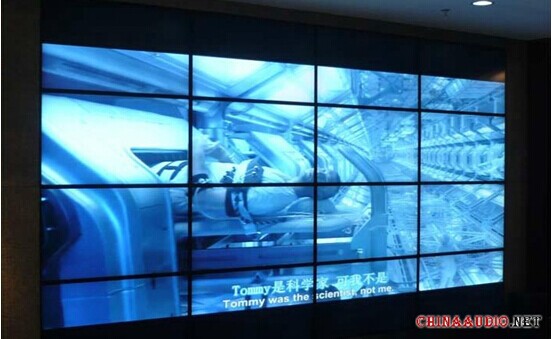

拼接屏市場的廣度是因為需求度的逐漸增大而引起重視，傳統輸出電視、投影廠商都在做轉型。從2013年開始，拼接屏市場高漲的態勢讓每一個顯示廠商都不得不重視，且做出必要的轉型。各行各業對大屏的需求度同樣因為高信息化的社會進展速度而影響，拿中國的戶外顯示而言，近幾年各類活動把傳統的展館內移到了展館外，而LCD拼接屏作為重要的大屏幕顯示設備被廣泛地應用，空間更大，效果更好，同時成本也更低，各個方向都在鞏固數字化、高清化、智能化的大屏行業迅速發展。
