傳聲器俗稱話筒，麥克風，是聲頻技術系統中第一個環節傳聲器其實是個聲電換能器，它將聲音信號轉換成相應的電信號，它以聲波形式出現的電信號被傳聲器接受后，使換能機構產生機械振動，有換能機構輸出電信號，傳聲器的拾音質量決定于結構設計等內部因素和聲學環境、拾音位置等外部因素
1.傳聲器的設計原理
根據換能方式的不同，分為電動式(振動式)和電容式(位移式)兩大類
1.1電動式傳聲器
電動式傳聲器應用電磁感應原理完成聲電轉換，分為動圈傳聲器和鋁帶傳聲器
1.1.1動圈傳聲器
動圈傳聲器的音圈阻抗較低，般在30—50Ω之間，可以使用很長的傳聲線而不會由于線間電容的存在產生高頻分流效應。還裝有一變壓器，使音圈與放大器的輸入阻抗相匹配，同時也起到使信號電壓升高的作用，其構造特點使其具有較強的抗機械沖擊能力，非常牢固。
1.1.2鋁箔傳聲器
使用極薄的鋁箔做振膜。沿其長度方向做成均勻波紋狀，掛在強磁場中。當聲波作用于其前后兩面時，形成聲壓差，鋁帶隨聲波相應振動，切割磁力線，在鋁帶上下兩端間產生感應電動勢，從而產生與聲波的振幅和頻率成比例的電流，鋁帶即是聲波接收器優勢換能器
鋁箔的阻抗很低，必須用個升壓變壓器以使輸出阻抗達到可接受的150—600歐姆的范圍內。

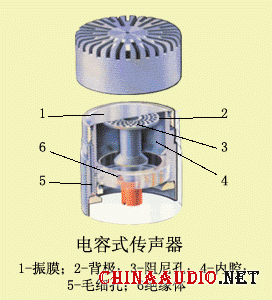

1.2電容式傳聲器
電容式傳聲器工作在靜電原理上而不是像電動式傳聲器那樣工作在電磁感應原理上。話筒頭子有兩塊金屬板組成，一可動一固定，兩塊板形成電容，聲壓變化引起的電容量變化，使輸出電壓發生改變，從而得到特定大小和方向的電流。
由于電容傳聲器的輸出電壓與振動幅度成正比，因此又叫位移傳聲器。根據給極板加極化電壓的方式不同，可分為直流方式電容傳聲器和駐極體傳聲器。
1.2.1電容傳聲器
大多數電容傳聲器都使用FET(場效應晶體管)來減少阻抗，但也有使用電子管放大器的設計方式，以獲得種特殊的電子管音色電容傳聲器所需的極化電壓通常是40—200V的直流電壓，現在使用FET放大器的電容傳聲器，大多使用48V直流電壓，該電壓可以由傳聲器內部電池供給，也可以從外部電源如幻象供電得到電源除了供給極化電壓外，也為前置放大器提供必要的電壓。由電池驅動的電容傳聲器，通常使用1.5—9V的低壓電池電源。為了減小在高聲壓輸入時所產生的失真，必須使用高的極化電壓，因此在傳聲器內部有個DC/DC
變換器將電池的低電壓轉換成高的極化電壓，也有使用40V左右的高電壓電池的傳聲器。
1.2.2駐極體傳聲器
將高分子絕緣物如聚四氟乙烯做成薄膜后夾在兩個電極之間，在高溫條件下，對其施加很高的極化電壓進行電暈放電或用電子轟擊，于是薄膜的分子在正電級一端出現負電子，在負電子一端出現正電荷。這種電荷在薄膜內部均勻分布，稱為極化層高分子材料被極化后，即使外加電壓降為零，薄膜中的電場仍會繼續保持不變，這種材料稱為駐極體。將該物質用于傳聲器的振膜或固定極板時，因其表面電位的存在，而不需要再加給極化電壓，因而可以簡化電路，使傳聲器小型化，降低造價。與一般電容傳聲器相同，也需在極頭后緊接阻抗變換放大器，因此仍需通過電池或外接電源給放大器供電。
2.傳聲器的特性
2.1指向性
指向性是指?jìng)髀暺鞯撵`敏度與聲波入射角的關系，入射角是聲波入射方向與傳聲器主軸(前方)的夾角。指向性特性決定著傳聲器接受聲波的多少，實際中非常重要的地位。
傳聲器接收聲波的方式通�？煞譃閴毫κ�、壓差式和復合式三種，山此得到的指向性是個指向性，雙指向性和單指向性。
2.2近講效應
近講效應是近距離拾音低頻提升在實際錄音中，近講效應所引起的低頻提升會使得聲音的清晰度降低.尤其是在語言錄音中，為了避免低音過重，有些傳聲器上有低頻滾降濾波器開關，衰減由近講效應產生的低頻聲。
2.3幻象供電
電容傳聲器工作時，需要給極板加直流極化電壓�；孟蠊╇娛侵甘褂脗鬏斅曨l信號的電纜來傳輸直流極化電壓，其在同一根電纜里既包括有聲頻信號電壓，又有直流電源電壓。
3.傳聲器的主要技術指標
包括傳聲器的輸出阻抗，靈敏度，頻率響應，瞬態響應，動態范圍等。
3.1輸出阻抗
輸出阻抗又叫源阻抗，用來表明一個信號源對下級負載(輸入阻
抗)呈現的信號提供能力。通常用1KHz信號測得，是傳聲器對1KHz信號的交流內阻，單位是歐姆。源阻抗在150—600歐姆之間傳聲器是低阻抗型，在1 K—5 K歐姆之間的是中阻抗型的，在25K—150K歐姆之間的是高阻抗型的。
極低阻抗((50Ω)傳聲器的優點是它的連接線對于拾取靜電噪聲不敏感，但是，它對于拾取交流電源線產生的電磁場所感應的噪聲又是頗為敏感的.這種交流聲的拾取可通過使用雙扭絞線對來消除，因?yàn)榕そg線對于電磁感應產生的電流方向相反，在調音臺的傳聲器平衡輸入端上互相抵消。
3.2靈敏度
靈敏度表示傳聲器的聲電轉換效率在自由聲場中，向傳聲器施加一個聲壓為0.1Pa的聲信號時，傳聲器的開路輸出電壓。從靈敏度可看出將傳聲器拾取的信號電平提升到線路電平(—10dBV或+4dBV)所需的放大量。這個值也使錄音師容易判斷兩個傳聲器輸出電平的差異，相同聲壓級的激勵下，具有較高靈敏度的傳聲器比較低靈敏度的傳聲器產生的輸出電壓大。
3.3頻率響應
頻率響應指?jìng)髀暺黛`敏度隨頻率變化的特征，即對于恒定的不同頻率輸入信號傳聲器輸出電壓的大小。頻率響應的范圍是指?jìng)髀暺髡９ぷ鞯念l帶寬度，又叫帶寬。一只傳聲器的頻率響應可以設計成平直的，也可以根據需要對高、中、低頻有適當?shù)奶嵘蛩p。傳送聲音信號的必要帶寬隨目的的不同而不同，高保真信號的頻率可達15KHz，18KHz甚至20KHz，對于音樂錄音，頻率響應較低也應達到40Hz—15KHz，但如果僅傳送語言信號，100Hz—8KHz的帶寬就足夠了。
3.4瞬態響應
瞬態響應是指?jìng)髀暺鞯妮敵鲭妷焊S輸入聲壓級急劇變化的能力，是傳聲器振膜對聲波波形反應快慢的量度，該響應能體現出不同的音色。電容式傳聲器的振動系統質量小，對聲波的機械阻抗小，瞬態響應好，音色清晰明亮;電動式傳聲器的振膜很大，再加上線圈和芯體，質量較大，對聲波的響應就慢，因而得到的聲音較粗實;相比之下鋁帶傳聲器的振膜就輕很多，因而得到的聲音比動圈傳聲器清晰。
3.5動態范圍
傳聲器的動態范圍，上限由拾音系統(傳聲器與前置放大器)的失真容許值決定，下限由拾音系統的噪聲電平?jīng)Q定。傳聲器的噪聲包括傳聲器的內部噪聲，前置放大器前級電路與傳聲器電信號輸出部分相接處產生的噪聲，以及當傳聲器置于磁場中或氣流中使用時，因感應或振動所產生的外部噪聲。
4.傳聲器行業發展展望
傳聲器行業在強大市場需求的支持下，不斷的發展興旺。雖然由于競爭激烈，傳聲器的銷售價格在下降，但總的來說，隨著技術的小斷進步和產品需求量的不斷擴大。該行業具有廣闊的發展前景。 |
