本文將結合實例來分析一下功放的技術參數。我們可以看到哪些技術參數是重要的，這些參數及其測量條件應該如何規范地表述。我們將選擇三份不同類別制造商的實際產品技術參數表，讓大家看到在現實中產品技術參數是怎樣表達的。這些參數通常不太好看，其中包含的一些無知和錯誤可能會影響制造商的聲譽，為此我們隱去制造商名稱。
對于功率放大器，請記住，四個較關鍵的技術特性是：電平，頻率響應，失真和噪聲，它們可能會通過不同的指標來描述。通常，音頻功率放大器至少要標示如下參數：
-
輸出功率（Power Output）
-
總諧波失真或總諧波失真+噪聲（THD or THD+N）
-
頻率響應或功率帶寬（Frequency Response or Power Bandwidth）
-
噪聲，信噪比或動態范圍（Noise, SNR or Dynamic Range）
請注意，不是所有的放大器都是為高保真重放設計的。尋呼系統，通信系統或者喊話器的放大器都有不同的要求。
這肯定是消費類音頻產品中較具爭議的參數，很大程度上是因?yàn)樗窃S多消費者在購買功放時考慮的關鍵參數：他們首先想知道它有多大功率！
正因?yàn)槿绱�，在�?/span>子產品的發展歷史上，世界各地的音頻制造商的營銷部門不斷提出新意的方式來表示他們產品的輸出功率。標準化組織和貿易委員會幾十年來一直致力于裁決這個混亂的局面，然而困惑依舊籠罩。
在美國，對于家庭娛樂用的放大器，聯邦貿易委員會（Federal Trade Commission）推行被稱為“FTC放大器規范”（Title16 Part432），來規范商業宣傳中的輸出功率的標示。
那么，F(xiàn)TC放大器規范告訴我們什么？
1．輸出功率必須表示為“以瓦為單位的平均連續功率(average continuous power in watts)”。
2．負載阻抗應為8Ω，否則必須注明。
3．所有相關通道必須同時在額定功率下驅動負載工作。
4．功率帶寬或頻率響應必須注明。
5．功放從¼W直到額定功率的較大總諧波失真必須注明。
6．放大器（在功率測試前）必須以1/8額定功率下預熱處理1小時。
這些規則是個不錯的開始。在美國，家庭娛樂用功放的產品宣傳資料需要遵守這些規則。而專業音頻以及商用功放制造商應該以此為基礎，進一步提高標準。
關于功放輸出功率，應該列出的重要測量條件包括：
負載阻抗，較大THD或THD+N，工作的通道數，測量帶寬或功率帶寬。
8Ω負載，100W平均連續功率；低于1%的THD + N，所有通道驅動，20 Hz to 20 kHz, FTC。
現實中的技術參數
專業音頻放大器：
8Ω負載時，每個通道600W，0.1%的THD+N（1kHz），兩個通道同時驅動�！�比較清楚，但“平均連續功率”似乎是這家制造商試圖規避的詞匯】
家庭影院后級功放（7.2聲道）：
6Ω負載下，每個通道的較小連續功率為110W，總諧波失真不超過0.1%（1kHz），兩通道同時驅動（FTC）【FTC的要素似乎都具備了，但是同一產品參數表中還給出了“動態功率”“IEC功率”和“JEITA功率“。這是一臺7.2聲道的放大器，F(xiàn)TC規范要求的“所有通道都同時工作”，那為什么只用兩路驅動？】
尋呼系統用放大器（單聲道功放）：
8Ω負載下，RMS輸出功率為60W，總諧波失真小于2%�！�對于單聲道放大器，我們知道，所有的通道都同時驅動】
THD表示總諧波失真（Total Harmonic Distortion）, THD+N表示總諧波失真加噪聲（Total Harmonic Distortion plus Noise）。
這一問題上，我們又遇到了另外一個困惑，各類標準并沒有幫助我們明確這一點：FTC規范要求廠家給出THD指標，但對這一指標并沒有具體的數值要求。EIA / CEA-490-A標準要求測量THD，但也可以接受THD+N，不過需要明確標注。IEC60268-3規定了THD，但如果噪聲不太高的話，也會接受THD+N的方法。CEA-2006對于這兩項均認可。
關于THD或THD+N, 應該列出的重要測量條件：
測試信號頻率、工作電平、帶寬以及計權濾波器。
THD + N： 1.26%，1 kH正弦波測試，額定功率，22 kHz帶寬。
現實中的技術參數
專業音頻放大器
＜0.01%，1kHz測試正弦波測試，額定功率、4Ω負載，兩通道同時驅動。【什么樣的帶寬？】
家庭影院后級功放
0.08%THD�！�這就是他們給的所有參數了】
尋呼系統放大器
＜2%， 50Hz-15kHz�！�是測量帶寬，還是測試信號的掃頻帶寬】
頻率響應是當一個設備的輸入在一個恒定振幅的頻率范圍時，它的輸出振幅。它可以說是在一個頻率范圍內的振幅范圍，或以頻率響應圖來表示
關于頻率響應，應該列出的重要測量條件包括：
測量的實際電平
+ 0，- 0.3dB，20Hz-20kHz，低于額定功率2dB。

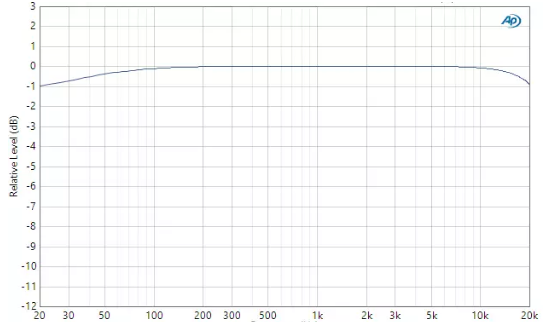

或者，以頻率響應圖來表示，圖中必須明確標注軸線標尺，如下圖：
功率帶寬與頻率響應類似，但也包括了失真和功率之間的關系。具體來說，功率帶寬是一個音頻放大器在額定失真的前提下，在1/2額定功率是所能提供的工作頻率范圍。在IEC60268標準中，對“功率帶寬”這一術語表示不贊同，其認為“限制失真條件下的有效頻率范圍”這一說法更準確。
關于功率帶寬，應該列出的重要測量條件：
如上所說，雖然“功率帶寬”一詞本身已經定義了其測量條件，我們還是應該將其條件列明，給出額定失真和測量的功率電平。
24 Hz -19 kHz，1/2功率，THD為0.5%。
現實中的技術參數
專業音頻放大器
功率帶寬（額定功率，4Ω負載，THD + N：1%）20Hz-20kHz，–0.84dB/ 0dB�！�有趣的是，測試的工作電平為滿功率而不是半功率，THD+N為1%而不是額定的0.1%】
家庭影院放大器
0.03%THD，50 W，8Ω，10Hz - 50kHz�！�50W是½的額定功率】
尋呼系統放大器
未列明此項
4. 噪聲，信噪比，動態范圍
在音頻功率放大器中，噪聲有很多種表示方法，比如“噪聲”，“哼聲”，“信號—噪聲比（信噪比）” 或“動態范圍”。如果測量條件（信號電平，帶寬以及計權濾波器）都正確地列明，這些指標都將反映類似的信息。
信噪比，準確來說，是一個音頻信號電平與噪聲電平的比率。這里，信號電平并未明確，不過可以是較大輸出電平，或“標稱”工作電平（通常比較大輸出電平小10~20dB）。標明信號電平是令信噪比有意義的前提條件。
如果信號電平是較大輸出電平，那么結果將與“動態范圍”一樣。
噪聲的測量通常會采用一個帶寬限制濾波器，其上限通常設置為20kHz或22kHz。此外，也可能使用一個計權濾波器（A計權或 ITU-IEC-468 / CCIR計權）。這些濾波器必須必須在條件測量條件中列明，因?yàn)椴捎貌煌臑V波器會產生不同的測量結果。
應該列出的重要測量條件包括：
測量信號電平，測量帶寬及計權濾波器（如有）。
在額定功率時，信噪比為95dB，ITU-468計權。
現實中的技術參數
專業音頻放大器
哼聲和噪聲（A計權，額定功率，4Ω負載）–105 dB【不錯的表述】
家庭影院放大器
信號噪聲比106 dB（Line，IHF-A）【Line意味著-10dBV么？我們不得而知。IHF-A? 這是所采用的測量標準么？采用了濾波器或A計權么？為什么不采用現今的標準測量？】
傳呼系統放大器
哼聲和噪聲：低于額定功率電平85dB。
|
