| 1 煙臺國際博覽中心簡介
煙臺國際博覽中心是一座大型現代化會議、展覽場所。博覽中心總建筑面積15.8萬m2，其中地上面積13.78萬m2，地下建筑面積2萬m2。中心分為室外廣場、中央登錄大廳、室內展館部分和室內會議部分。
2 音響控制處理系統
2.1功能要求
整個會議中心是由世紀廳、論壇廳、新聞發布廳及11間普通會議室共14間會議室組成。
世紀廳位于博覽中心的二層到四層，底層為觀眾席和主席臺區，上層挑臺為觀眾席區。整個大廳的面積約為l 800 m2。主要功能需求：主席會議、聯席會議、產品演示、大型報告，一般性文藝演出;要求具有擴聲及視頻系統外，還需要具有同聲傳譯、表決、會議簽到系統。
新聞發布廳位于博覽中心二層，面積為220m2，固定座椅。主要功能需求：一般性會議、演示、報告、新聞發布等，同時具有方便流動系統接入功能。
論壇廳位于博覽中心二層新聞發布廳對面，面積為380m2左右，主要功能需求：一般性會議、演示、報告，可以接人流動擴聲及同聲傳譯系統。
普通會議室二層4間，三層7間，共11間，面積170—220m2不等。主要功能需求：一般性會議、演示、報告，可以接人流動擴聲。
整個音頻系統包括音頻處理系統、音頻網絡傳輸系統、放聲系統及其監控系統等。此外部分房間還要提供外部控制接口。
2.2系統選型
由于該中心會議室及廳堂數量多，功能需求多，且分布的范圍大，因此音視系統各個會議室的互通互聯和自動控制等非常難以實現，如果采用傳統的模擬系統方案則需要消耗大量的人力資源，同時給布線也會帶來相當大的麻煩。
博覽中心系統主要是以會議功能為主的多間會議系統，主要是以語言為主的系統，因此系統的語言可懂度是一個非常重要的技術指標。通過對系統功能需求的分析，確定了各項指標，以保證控制的靈活性，保證系統工作的穩定性，保證系統的音質，保證系統的可靠性。綜上考量，具有智能化、網絡化的NION3完全可以滿足需求。
2.3 NION 3系統功能筒述

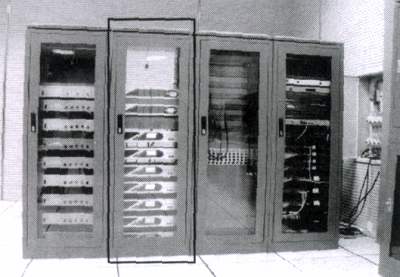

NION 3數字音頻管理、處理、傳輸系統以位于世紀廳四層的主控制室為核心，由專用網絡構成，由主干網和支干網絡兩部分組成，網絡拓撲結構主要是以星形網絡結構為主，主干網連接核心交換機和匯聚層交換機，支干網絡連接匯聚層和各個會議室的CAN 4N網絡音頻接口機。主控制室設置共7臺NION3數字音頻矩陣主機作為數字網絡音頻系統的核心處理設備，其中6臺為工作主機，1臺為其他6臺主機的備份機。雖然目前NION系列的主機采用的都是工業級的主板，處理系統為一個嵌入式Linux操作系統，具有高穩定性和可靠性能，但是考慮到博覽中心會議系統的重要性，使用l臺NION 3主機作為備機來進一步提高系統可靠性。備分方式是在線式實時備份主機，系統的備份是通過第三方的工控級別的電腦進行實實監控，任何一臺主機故障系統自動切換工作。主機內置多種常規的音頻處理設備，如均衡器、壓限器、延時器等，能夠同時處理目前納入網絡內的14間會議室的音頻信號，同時監控，可進行各個廳的獨立運行，也可進行信號相互調配、整體廣播。
目前由6臺主機級聯進行處理14個會議室共164路輸入信號和92路輸出信號。因NION 3主機系統具有良好的擴展性，通過簡單的級聯就可以很方便地擴展通道，提高系統的處理能力，因此將來系統擴展起來就方便得多，只要增加硬件設備即可。由于NION3的音頻傳輸系統是基于以太網進行傳輸，將來還可以根據需要將博覽中心的會議中心的信號和附近的酒店系統進行音頻信號關聯、互通、互傳、遠程控制及會議內容錄制功能。
2.4 NION3系統
整個系統共有17臺CAB 4N網絡音頻接口機，根據各個會議室的功能需要分布在不同的會議室內的機柜之中，CAB 4N接口機的主要作用是將模擬/數字音頻進行轉換，在網絡上傳輸給NION 3主機進行處理或是將處理好的音頻信號發送到相應的房間或是區域，輸出給下一級放大設備或是記錄設備。同時在部分房間還使用了CAB 4N上的GPIO端口與中控配合實現本房間內的攝像聯動功能。
值得稱道的是博覽中心的功放系統和智能中控都是非常智能化的系統。功率放大器系統也能夠通過網絡監控工作狀態等信息，同時還帶有簡單的DSP處理功能，功放系統使用的EV功放均為非常好的設備。
通過幾次大型的會議的檢驗，百威的NION系列主機與EV功放系統以及智能中控系統的完美配合，均順利的出色的完成了任務。由于博覽中心使用的均為高端的數字設備因此經過慢慢的磨合和在實際中使用總結經驗，相信整個會議中心的擴聲系統將更加的完美。 |
