主要特點

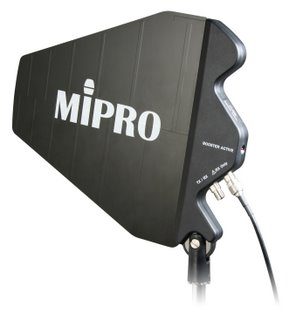

本產品為專業用UHF頻段發射及接收兩用的對數天線，與舊機種AT-90較大的差異在于適用的頻寬及外觀造型不同，AT-90W適用的頻寬涵蓋480MHz~1000MHz范圍，能完全涵蓋歐美無線麥克風新電波法規的頻段，具有4~6dBi的高指向特性，對需要特定方位的使用環境有非常好的效果。側面看有“W”（Wide Band）的造型，可與舊機種明顯識別。
AT-90W有兩個輸入插座，“TX/RX”插座可以直接連接到發射器及接收機使用，另外一個“RX”插座內建具有12 dB增益的強波器，專供接收機作長距離接收使用，可以補償連接到接收機的同軸電纜線所造成的信號損失。
發射與接收兩種模式可以依據無線系統之實際需要自行選擇，以取得使用之較佳效果。內建強波器的電源可以由MIPRO AD-707/AD-707a天線分配器或ACT系列接收機的天線座偏壓經由同軸電纜線輸入提供。本產品具有良好的防水功能，適用于戶內外環境使用。
主要規格
|
頻率范圍 |
480~1000MHz |
|
天線增益 |
4~6 dBi |
|
放大器增益 |
12±1dB (RX底座)，0 dB (TX/RX底座) |
|
駐波比 |
≦2:1 (RX底座)，≦2:1 (TX/RX底座) |
|
3-dB波束寬 |
75°垂直極化面，130°水平極化面 |
|
接頭 |
TNC母座x2 |
|
尺寸 |
319(寬)x270(高)x25(深)mm |
|
重量 |
約430公克 |
|
備注 |
各項規格如有誤差，以實際產品為依據 |
